Я предлагаю в этой ветке обсуждения собирать интересные диаграммы машин состояний, которыми вам хочется поделиться. Вот несколько примеров из стандарта ПРИМС:
Машина состояний для микроволновки:

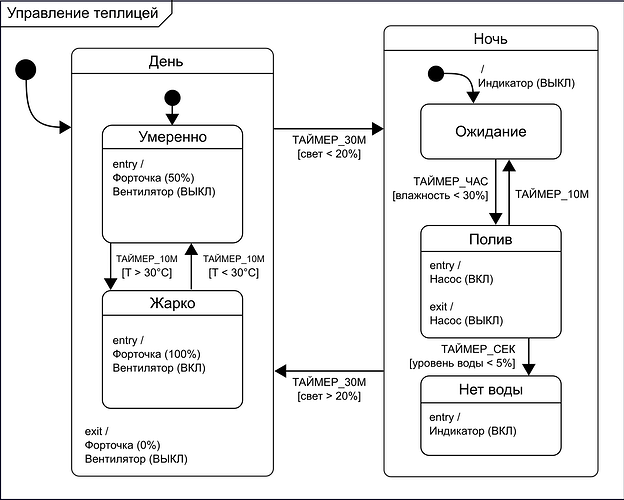

Машина состояний для управления теплицей:

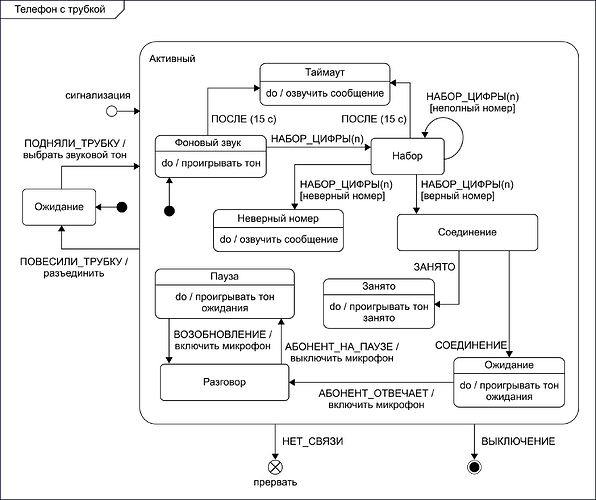

Машина состояний для стационарного телефона с трубкой:

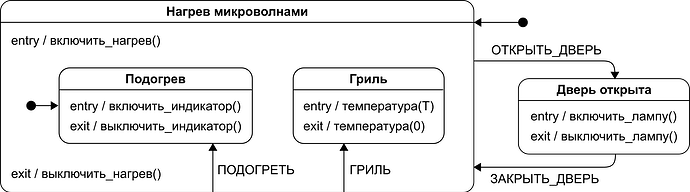

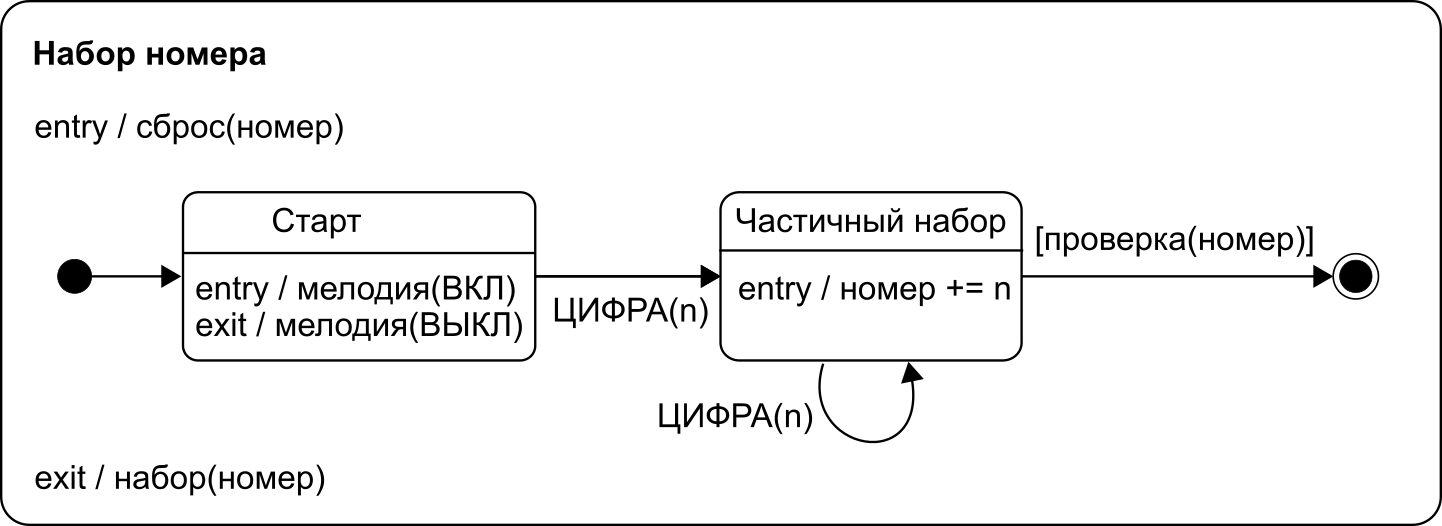

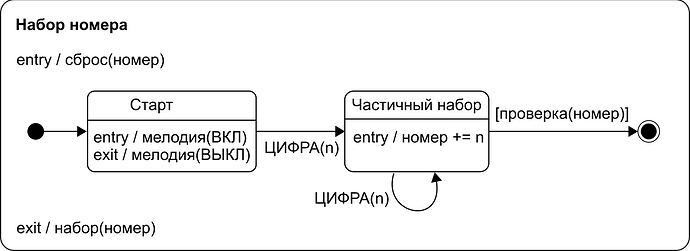

Пример составного состояния:

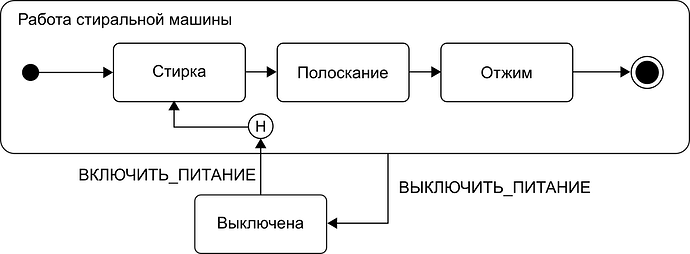

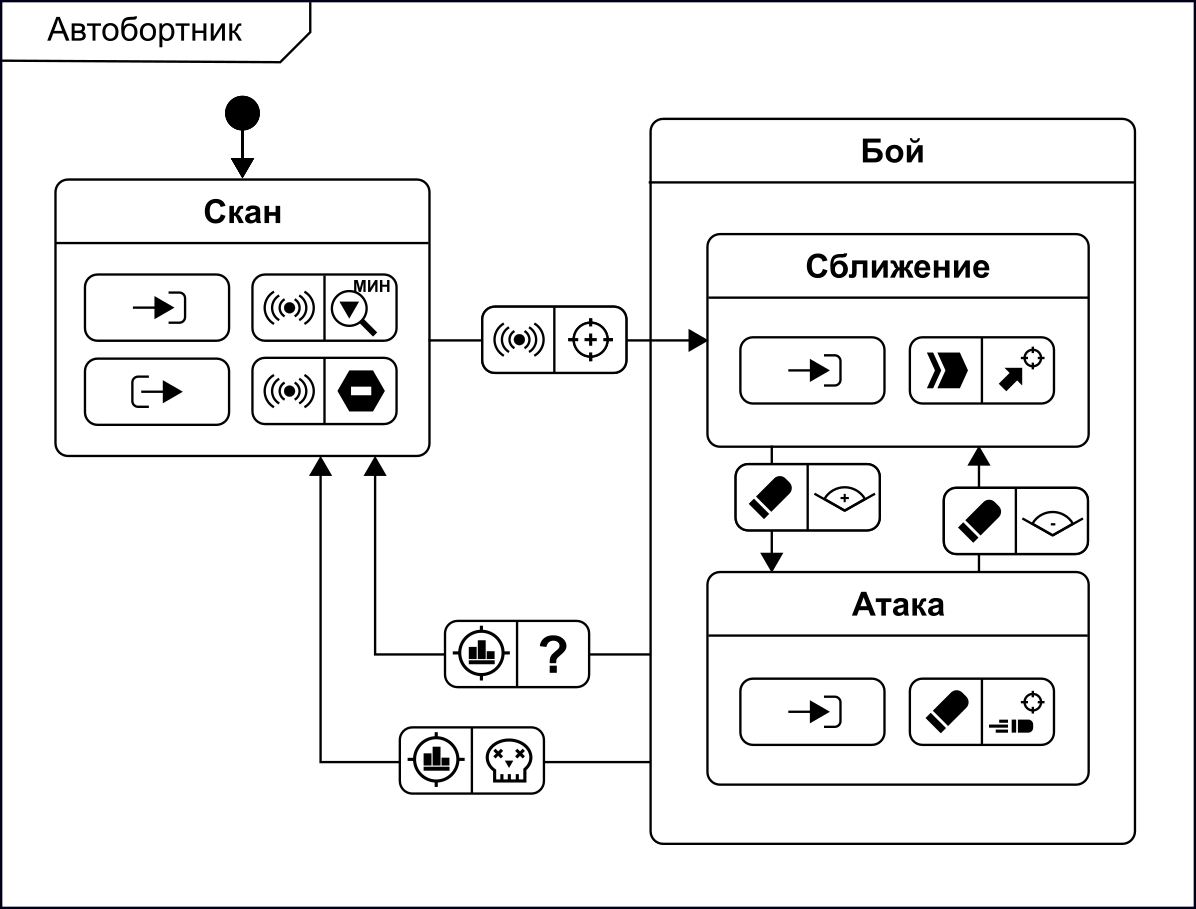

Составное состояние со специальным элементом - историей:

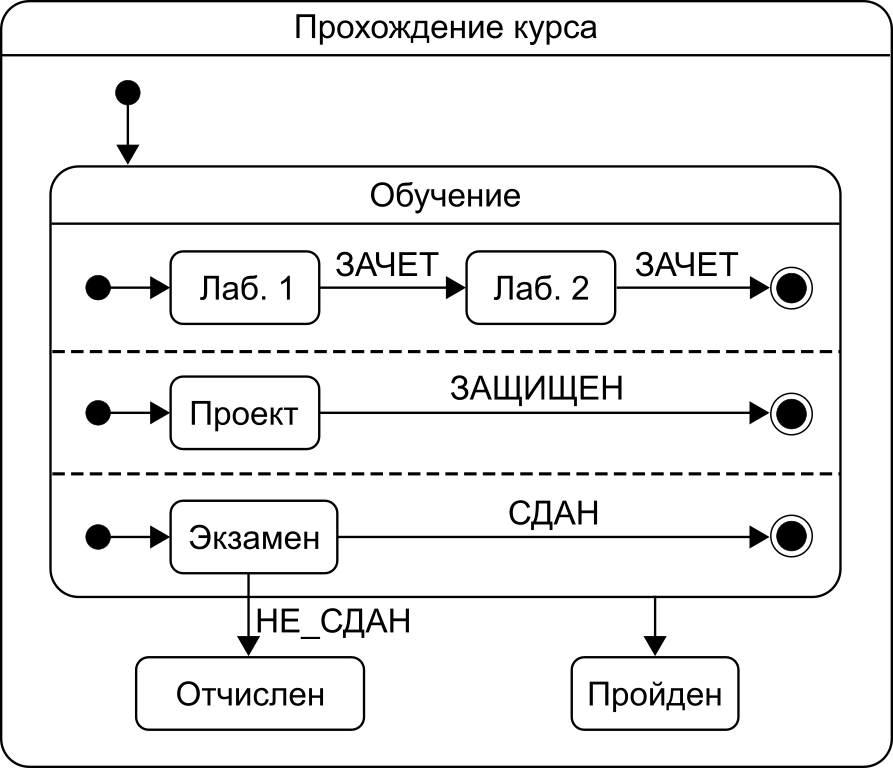

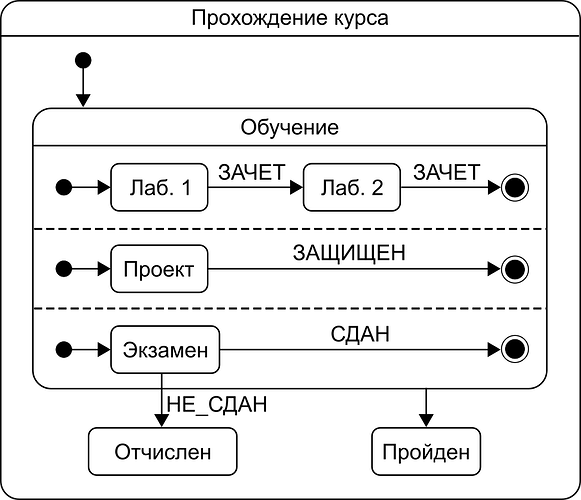

Составное состояние с ортогональными (назависимыми друг от друга) областями, которые могут исполняться параллельно:
